Описание
Вытяжной диффузор Balance-E Systemair для установки на потолок или на стену.
Код заказа
Balance-E-100
E = Вытяжной воздух
Размер
Принадлежности
Крепежное кольцо RFP, RFU
Назначение
Balance-E - круглый вытяжной диффузор с клапаном конической формы. Balance-E показывает прекрасные результаты в работе с точки зрения уровня шума, перепадов давления и характеристик воздушного потока. Balance-E устанавливается в крепежное кольцо или непосредственно в воздуховод.

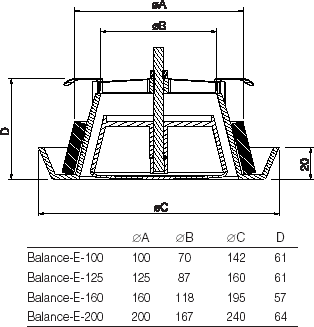

Описание конструкции
Balance-E изготовлен из регенированного полипропилена и вы держивает температуру до 100° С. Этот материал в небольших концентрациях выдерживает воздействие большей части химических соединений. Полиэфирное уплотнение. Balance-E имеет белый цвет, соответствующий RAL 9010.
Регулировка
Конус крепится на болте и вращается по часовой стрелке или против часовой стрелки в зависимости от необходимости уменьшить или увеличить воздушный зазор (в мм), соответствующий перепаду давления и необходимому воздушному потоку, показанному на графике. Перепад давления проверяется при помощи пробника, который устанавливается впереди диффузора за конусом клапана.

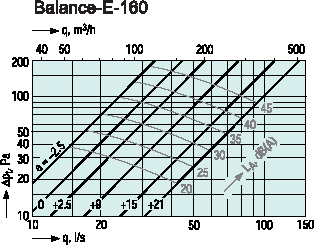

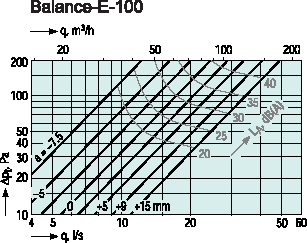

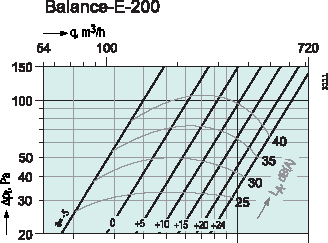

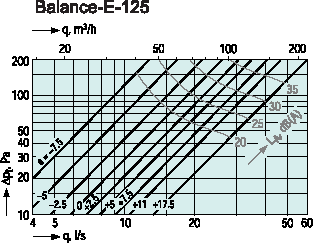

На графиках
На графиках показан расход воздуха (м3/ч и л/с), общее давление (Па), дальнобойность струи (l0,2) и уровень звукового давления (дБ(А)). Символ "а" на графике показывает значение воздушного зазора, т. е. расстояние в мм от центрального конуса до кольца.
|
