Приточные диффузоры Konika

А-Сервис - Климат-сервис - Вентиляционное Оборудование SystemAir - Приточные и вытяжные диффузоры SystemAir - Приточные диффузоры Konika

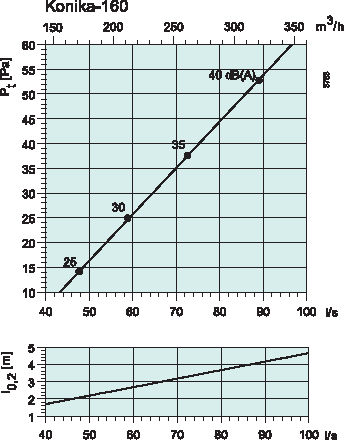

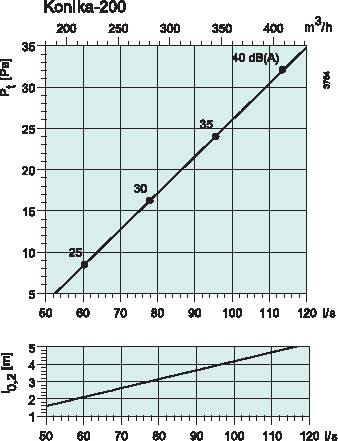

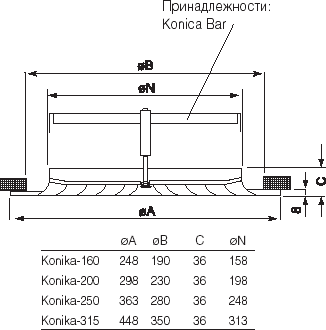

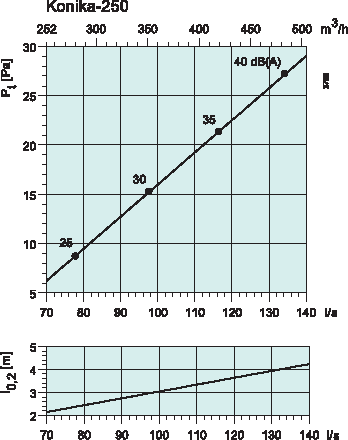

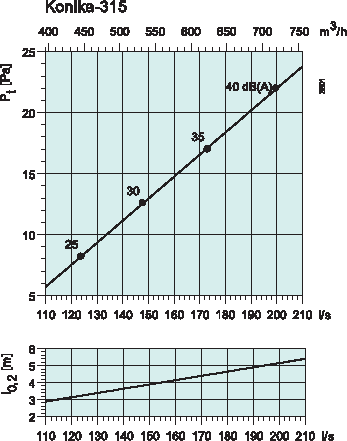

Назначение Konika - это при точно-вытяжной диффузор для потолочной установки. Konika может использоваться в офисах, магазинах и по добных помещениях. Konika мо жет быть соединена напрямую с круглым воздуховодом или подсоединена к камере статического давления. Konika может использоваться как для охлажденного, так и для нагретого воздуха. Konika имеет очень высокую эжекцию, что делает возможной максимальную разницу температур для охлажденного воздуха 12 oC. Описание конструкции Konika изготовлен из стали и покрашен белой порошковой краской(RAL 9010-80). Поставляется в следующих диаметрах: 160, 200, 250 и 315. Установка Для правильного монтажа длина прямого участка возду ховода до камеры должна быть не менее 4-х диаметров воздуховода. Между воздухораспределительной камерой и диффузором Konika необходимо выдержать расстояние прямого воздуховода, равное одному его диаметру. На графиках Объем воздуха (л/сек и м3/час), общее давление (Па), длина струи (l0,2) и уровень звукового давления (дБ(А)).

Снижение уровня шума (дБ) Октавные полосы частот, Гц   63 125 250 500 1k 2k 4k 8k Konika-160 22 17 15 18 13 15 17 13 Konika-200 17 13 8 4 0 0 1 2 Konika-250 16 11 7 3 0 0 1 2 Konika-315 14 10 6 2 0 0 1 2
Уровень звуковой мощности, Lw Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы) Корректирующий коэффициент Kok Октавные полосы частот, Гц   63 125 250 500 1k 2k 4k 8k Konika-160 17 5 4 0 -1 -8 -21 -13 Konika-200 12 3 4 2 -2 -10 -21 -21 Konika-250 11 2 1 3 -2 -15 -23 -23 Konika-315 16 -3 3 5 -6 -21 -20 -24 Допуск +/-6 +/-3 +/-2 +/-2 +/-2 +/-2 +/-3 +/-4
