Осевой вентилятор AW 300 / 315 Осевой вентилятор AR 300 / 315

Регулирование скорости вращения Встроенные термоконтакты Высокая надежность. Техническое обслуживание не требуется Вентиляторы серии AW/AR оборудованы электродвигателями с внешним ротором с регулируемой скоростью вращения. Вентиляторы серии AW оснащены квадратными пластинами для настенного монтажа. Вентиляторы серии AR оснащены фланцами для крепления к воздуховоду. Корпус вентиляторов и рабочее колесо с серповидными лопатками изготовлены из оцинкованной стали и окрашены в стандартный черный цвет. Вентиляторы оснащены встроенными термоконтактами с выводами для подключения к внешнему устройству защиты электродвигателя от перегрева.

AW/AR	300E2-K	300E4-K	315E4-K	315D4-2K
Напряжение/Частота	230 В, 50 Гц	230 В, 50 Гц	230 В, 50 Гц	230 В, 50 Гц
Фазность	1	1	1	1
Потребляемая мощность, Вт	230	70	100	90
Ток, A	1,1	0,32	0,52	0,26
Макс. расход воздуха м3/с	0,87	0,51	0,68	0,68
Макс. расход воздуха м3/час	3250	1850	2450	2450
Частота вращения мин-1	2700	1390	1410	1400
Макс. температура перемещаемого воздуха oC	50	60	55	55
Макс. темп. перемещаемого воздуха при регулировании oC	50	60	55	55
Уровень звукового давления на расстоянии 3 м дБ(A)	72	58	58	59
Вес, кг	5	4,9	4,7	3,5
Класс изоляции двигателя	B	B	B	B
Класс защиты двигателя	IP 44	IP 44	IP 44	IP 44
Емкость конденсатора, мкФ	8	2	4	-
Тип термозащиты	STET 10B	-	STET 10B	-
Переключатель, треуг./звезда, 2-ст, 400 В	-	-	-	S-DT2 SKT
Регулятор скорости, пятиступенчатый - Трансформатор	RTRE 1,5	RTRE 1,5	RTRE 1,5	RTRE 1,5
Регулятор 5-ст., высокая/низкая скорость - Трансформатор	REU 1,5	REU 1,5	REU 1,5	RTRDU 2
Регулятор скорости, бесшаговый - Тиристор	REE 2	REE 1	REE 1	-

Принадлежности:

AW/AR 300E2-K Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA Вход/Выход, дБ(A) 79 70 71 72 72 71 69 65 61 Условия испытаний: qv = 0,42 м3/с, Ps = 170 Па AW/AR 300E4-K Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA Вход/Выход, дБ(A) 65 56 57 58 58 57 55 51 47 Условия испытаний: qv = 0,28 м3/с, Ps = 75 Па AW/AR 315E4-K Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA Вход/Выход, дБ(A) 65 56 57 58 58 57 55 51 47 Условия испытаний: qv = 0,14 м3/с, Ps = 120 Па AW/AR 315D4-2K Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA Вход/Выход, дБ(A) 66 57 58 59 59 58 56 52 48 Условия испытаний: qv = 0,28 м3/с, Ps = 87 Па

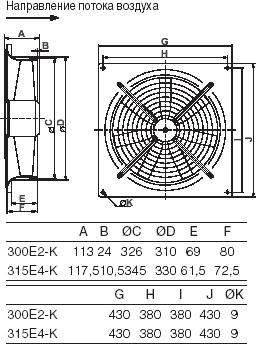

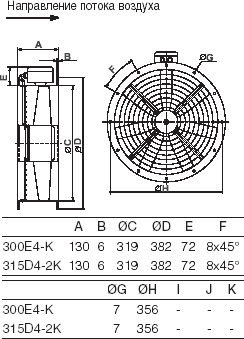

AW 300/315 AR 300/315
