    Ирисовый клапан Systemair SPI.
    Ирисовый клапан Systemair SPI
    Ирисовый клапан Systemair SPI.

    Описание
    Ирисовый клапан Systemair SPI.

    Код заказа
    SPI-160
    Длина х Высота

    Назначение
    SPI - ирисовый клапан для контроля и регулирования расхода воздуха. Технические характеристики клапанов SPI: низкий уровень шума, центрирование воздушного потока и фиксированные точки замеров для проведения точных измерений. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. Выпускаются клапаны типоразмеров 100-630. Максимальная рабочая температура SPI: 70 oС.

    Конструкция

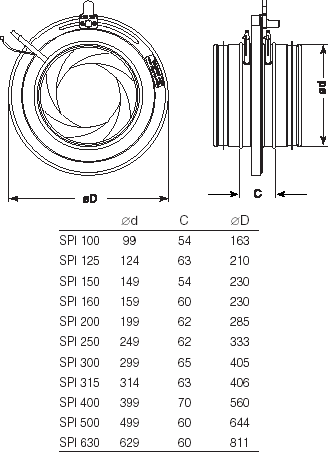

    Клапан изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность. Клапан компактен и поставляется откалиброванным на заводе. Шкала для настройки нанесена на внешний край клапана.

    Установка
    Во избежание турбулентности воздушного потока, регулирующий клапан SPI должен быть установлен в соответствии с требованиями по безопасным расстояниям (см. табл. ниже). SPI обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед другими устройствами подачи воздуха.

    Безопасные расстояния
    до изгибов 1 х D
    после изгибов 1 х D
    до Т-образных соединений 3 х D
    после Т-образных соединений 1 х D
    до устройств подачи воздуха 3 х D

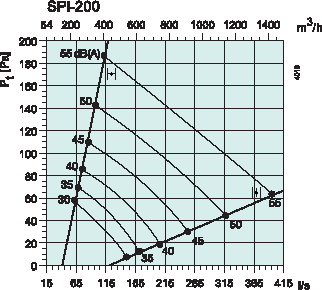

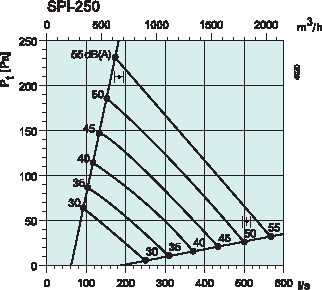

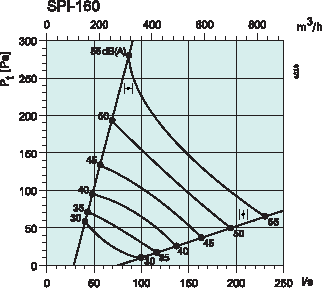

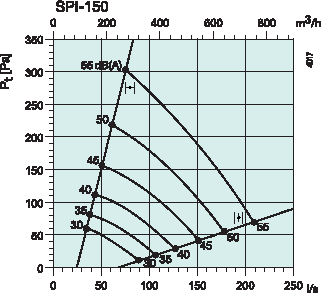

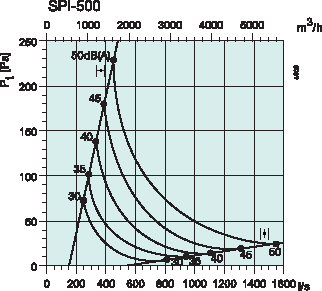

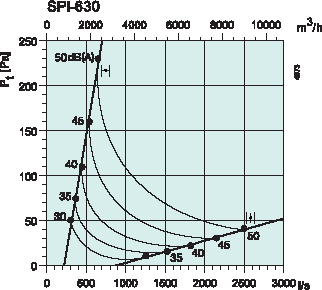

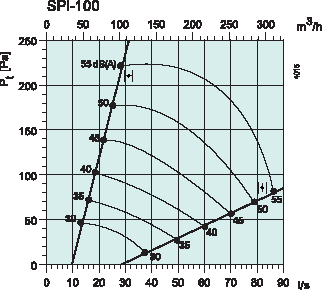

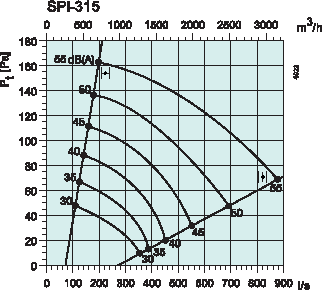

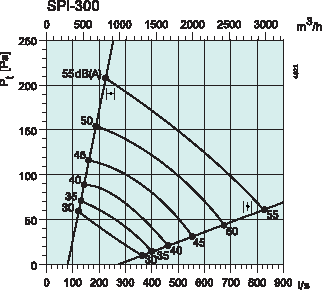

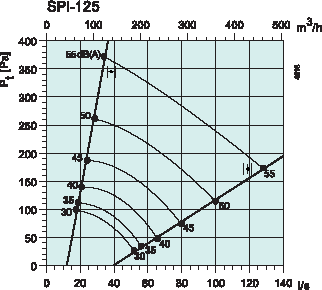

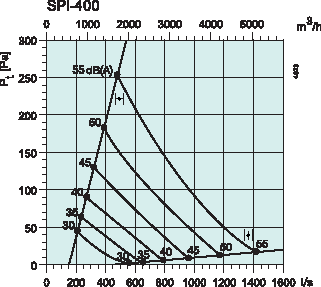

    На графиках
    Объем воздуха (л/сек и м3/час), общее давление (Па), длина струи (l0,2) и уровень звукового давления (дБ(А)).

    Уровень звуковой мощности, Lw
    Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы)
    Корректирующий коэффициент Kok
    Октавные полосы частот, Гц
    63 125 250 500 1k 2k 4k
    SPI 100 11 10 3 -2 -8 -16 -24
    SPI 125 7 8 2 -4 -11 -19 -27
    SPI 150 8 7 1 -5 -11 -18 -27
    SPI 160 9 6 1 -5 -11 -18 -27
    SPI 200 9 5 1 -5 -12 -17 -24
    SPI 250 6 1 -4 -3 -12 -17 -24
    SPI 315 3 1 -4 -4 -9 -14 -23
    SPI 400 3 1 -4 -4 -9 -13 -19
    SPI 500 14 8 2 -3 -11 -17 -26
    SPI 630 12 6 1 -3 -8 -11 -14
    Допуск +/-6 +/-5 +/-2 +/-2 +/-2 +/-2 +/-3
