    Приточно-вытяжные вентиляционные решетки GAR
    Приточно-вытяжные вентиляционные решетки GAR

    Описание
    Решетка Systemair GAR.

    Код заказа
    GAR-600 x 200
    Длина х Высота

    Принадлежности
    Воздухораспределительная камера PRG с рамкой, воздушным клапаном и измерительными патрубками
    Рамка GSF
    Клапан GSS

    Конструкция
    Решетка выполнена из алюминия с порошковым покрытием белого цвета (RAL 9010). Скользящие пружины облегчают монтаж. Решетка GAR 600 х 600 состоит из алюминиевой решетки и рамы для монтажа в подвесном потолке.

    Модели
    Выпускаются решетки 9 типоразмеров: от 200 х 100 мм до 600 х 200 мм.

    Назначение
    Коэффициент "живого сечения" решетки GAR составляет 90 %. GAR - вытяжная решетка с неподвижными лопатками. Решетка используется для удаления большого объема воздуха с минимальным перепадом давления и низким уровнем шума. GAR монтируется на стену, воздуховод или воздухораспределительную камеру PRG.

    Установка

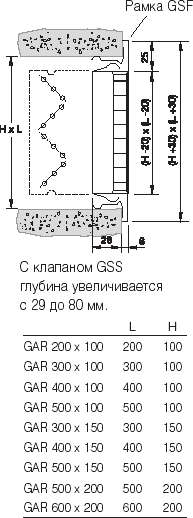

    Решетка монтируется на воздуховод или, вместе с рамкой GSF, на стену. Может также устанавливаться на воздухораспределительную камеру PRG.

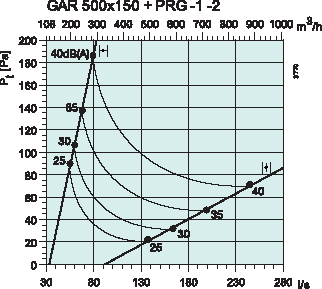

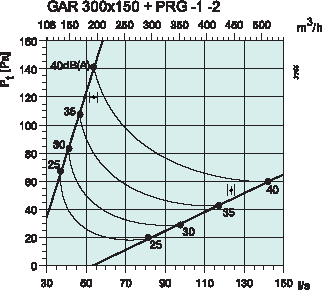

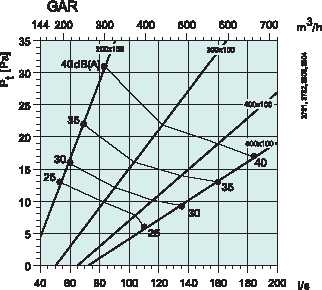

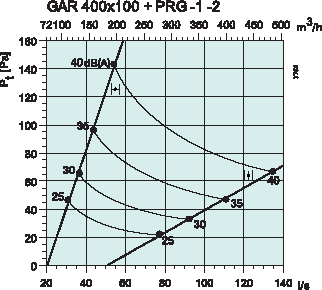

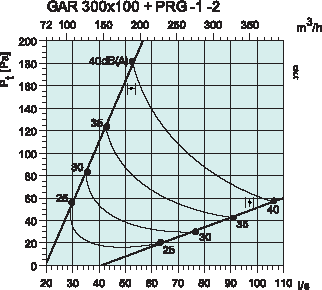

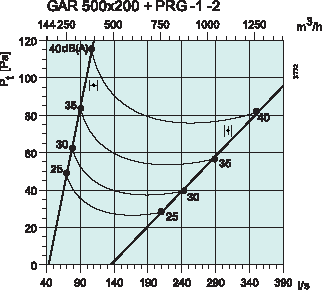

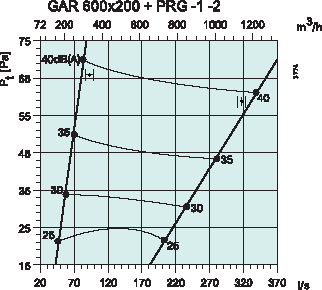

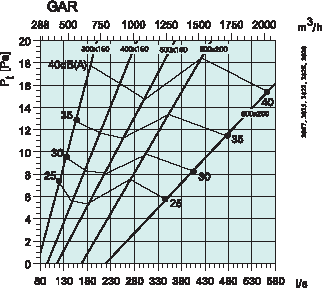

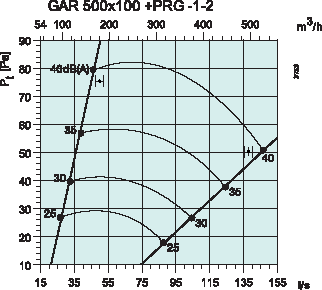

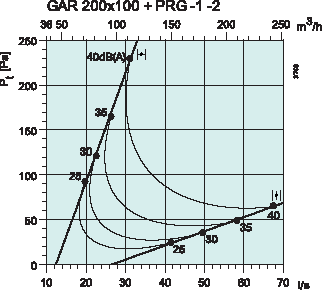

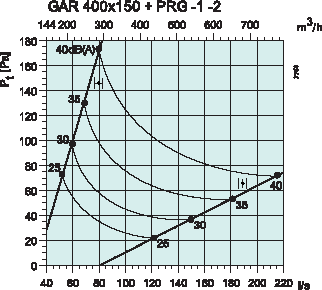

    На графиках
    Объем воздуха (л/сек и м3/час), общее давление (Па), длина струи (l0,2) и уровень звукового давления (дБ(А)).

    Снижение уровня шума (дБ)
    Октавные полосы частот, Гц
    63 125 250 500 1k 2k 4k 8k
    GAR 200 x 100 16 12 8 4 1 1 1 2
    GAR 300 x 100 14 10 6 3 1 1 1 2
    GAR 400 x 100 15 10 5 3 1 2 1 2
    GAR 500 x 100 13 8 4 2 0 0 -1 0
    GAR 300 x 150 15 9 5 2 0 1 0 1
    GAR 400 x 150 13 9 4 2 0 1 0 1
    GAR 500 x 150 12 8 4 1 0 1 0 1
    GAR 500 x 200 11 7 3 1 0 0 0 1
    GAR 600 x 200 11 7 3 1 0 1 0 2
    Уровень звуковой мощности, Lw
    Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы)
    Корректирующий коэффициент Kok
    Октавные полосы частот, Гц
    63 125 250 500 1k 2k 4k 8k
    GAR 200 x 100 6 -7 -7 0 0 -4 -15 -13
    GAR 300 x 100 11 -8 -7 1 0 -5 -18 -20
    GAR 400 x 100 17 -3 -5 2 0 -8 -17 -21
    GAR 500 x 100 3 -12 -3 4 -2 -10 -18 -24
    GAR 300 x 150 -2 -9 -3 4 -1 -8 -16 -22
    GAR 400 x 150 2 -11 1 3 -3 -11 -19 -22
    GAR 500 x 150 14 -9 -1 3 -2 -12 -20 -19
    GAR 500 x 200 10 -3 2 3 -1 -11 -22 -18
    GAR 600 x 200 7 -8 1 3 -2 -10 -19 -23
    Допуск +/-6 +/-5 +/-2 +/-2 +/-2 +/-2 +/-2 +/-3
    Снижение уровня шума (дБ)
    Октавные полосы частот, Гц
    GAR + PRG-1 63 125 250 500 1k 2k 4k 8k
    GAR 200 x 100 24 17 11 9 5 9 12 10
    GAR 300 x 100 20 14 11 9 6 10 10 10
    GAR 400 x 100 17 14 11 9 7 11 10 10
    GAR 500 x 100 19 12 9 9 7 12 9 10
    GAR 300 x 150 14 12 10 15 8 11 10 8
    GAR 400 x 150 18 12 9 7 8 11 9 10
    GAR 500 x 150 22 13 13 14 9 8 9 9
    GAR 500 x 200 17 11 9 6 9 9 7 11
    GAR 600 x 200 14 11 9 7 8 9 7 10
    Снижение уровня шума (дБ)
    Октавные полосы частот, Гц
    GAR + PRG-2 63 125 250 500 1k 2k 4k 8k
    GAR 200 x 100 22 17 11 16 8 9 10 9
    GAR 300 x 100 21 14 12 15 7 10 9 9
    GAR 400 x 100 20 14 11 15 7 10 8 8
    GAR 500 x 100 20 11 12 14 9 10 8 7
    GAR 300 x 150 18 12 13 15 8 10 9 8
    GAR 400 x 150 18 12 12 14 9 8 8 8
    GAR 500 x 150 12 11 10 14 8 8 8 8
    GAR 500 x 200 17 9 11 6 2 1 6 9
    GAR 600 x 200 14 8 10 7 2 1 6 9
    Уровень звуковой мощности, Lw
    Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы)
    Корректирующий коэффициент Kok
    Октавные полосы частот, Гц
    GAR + PRG-1 -2 63 125 250 500 1k 2k 4k 8k
    GAR 200 x 100 12 -2 3 -1 -3 -10 -11 -12
    GAR 300 x 100 18 6 5 -1 -4 -11 -12 -11
    GAR 400 x 100 15 7 5 1 -5 -12 -12 -13
    GAR 500 x 100 13 8 6 2 -5 -12 -15 -16
    GAR 300 x 150 7 5 5 0 -5 -10 -10 -13
    GAR 400 x 150 11 3 1 -2 -5 -9 -10 -13
    GAR 500 x 150 9 3 0 0 -5 -10 -10 -13
    GAR 500 x 200 6 2 1 2 -4 -6 -10 -14
    GAR 600 x 200 15 5 4 2 -4 -9 -12 -16
    Допуск +/-6 +/-5 +/-2 +/-2 +/-2 +/-2 +/-2 +/-3
