    Приточно-вытяжные вентиляционные решетки GAG
    Приточно-вытяжные вентиляционные решетки GAG

    Описание
    Решетка Systemair GAG.

    Код заказа
    GAG-600 x 200
    Длина х Высота

    Принадлежности
    Воздухораспределительная камера PRG с рамкой, воздушным клапаном и измерительными патрубками
    Рамка GSF
    Клапан GSS

    Конструкция
    Решетка выполнена из анодированного алюминия. Скользящие пружины облегчают монтаж.

    Модели
    Выпускаются решетки 9 типоразмеров: от 200 х 100 мм до 600 х 200 мм.

    Назначение
    Решетка GAG имеет нерегулируемые лопатки. GAG монтируется на стену, подоконник или, вместе с воздухораспределительной камерой PRG, на воздуховод. Решетка GAG используется там, где эстетический аспект играет первостепенную роль.

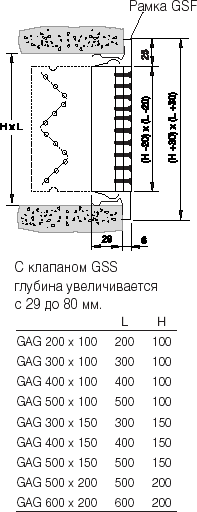

    Установка
    Решетка монтируется на воздуховод или, вместе с рамкой GSF, на стену. Может также устанавливаться на воздухораспределительную камеру PRG.

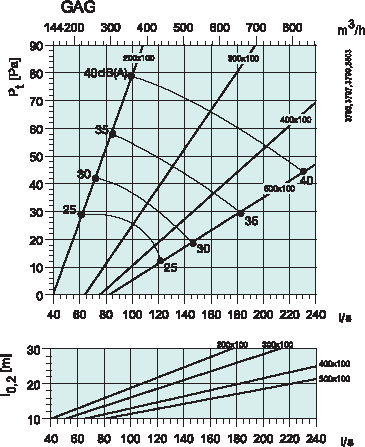

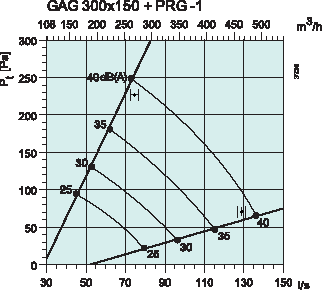

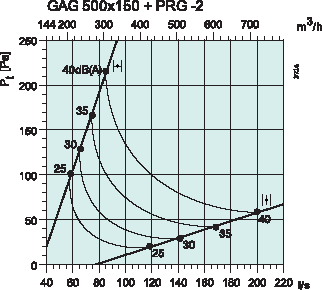

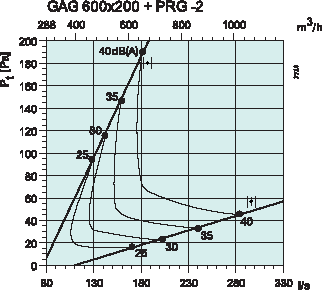

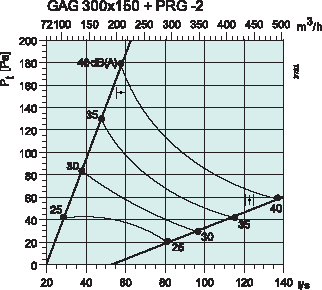

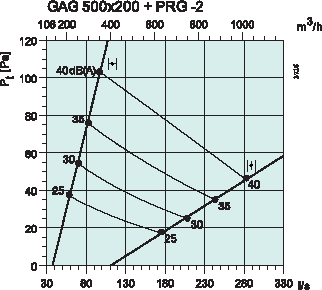

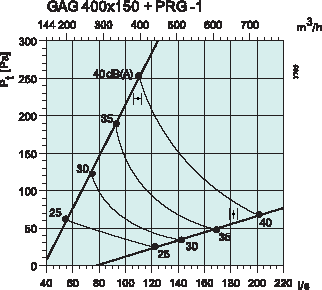

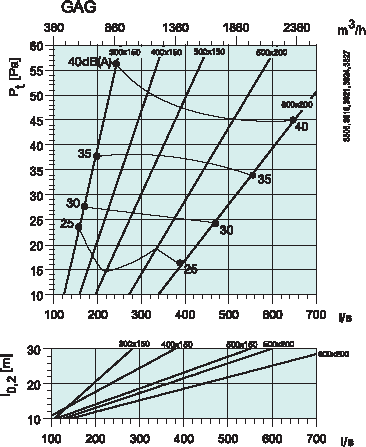

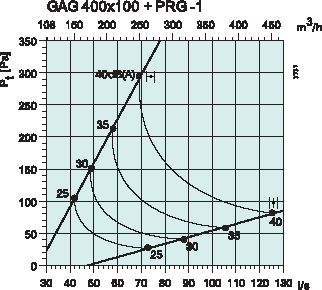

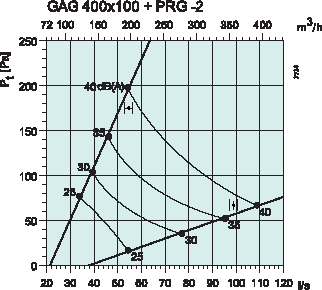

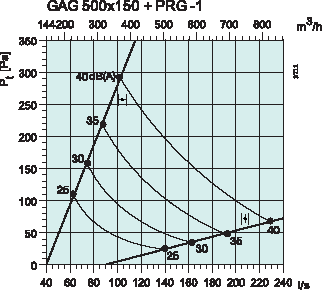

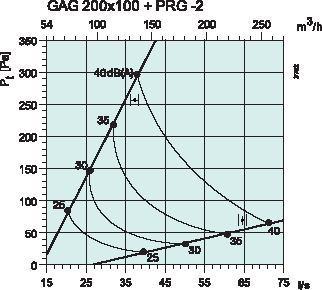

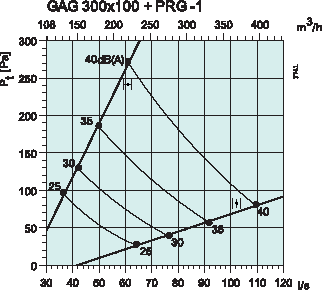

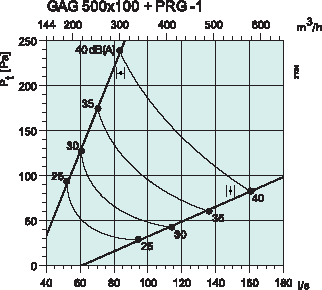

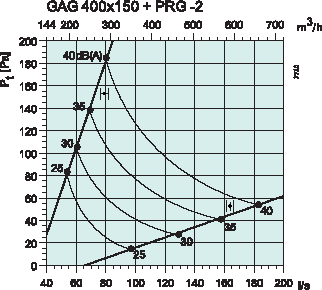

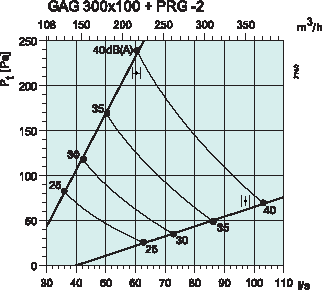

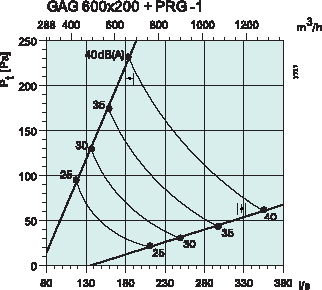

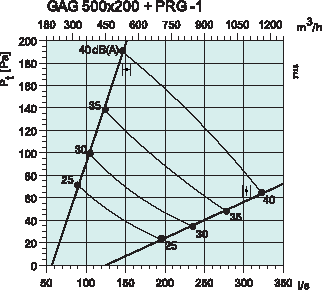

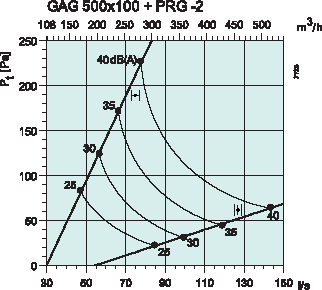

    На графиках
    Объем воздуха (л/сек и м3/час), общее давление (Па), длина струи (l0,2) и уровень звукового давления (дБ(А)).

    Снижение уровня шума (дБ)
    Октавные полосы частот, Гц
    63 125 250 500 1k 2k 4k 8k
    GAG 200 x 100 17 12 8 4 1 1 1 2
    GAG 300 x 100 15 11 6 4 1 3 1 2
    GAG 400 x 100 13 10 5 3 1 1 1 1
    GAG 500 x 100 14 9 5 3 1 1 1 1
    GAG 300 x 150 14 9 5 3 1 1 1 1
    GAG 400 x 150 14 8 4 2 1 2 1 1
    GAG 500 x 150 12 8 4 2 0 1 1 1
    GAG 500 x 200 12 7 3 1 0 1 0 1
    GAG 600 x 200 11 7 3 1 0 1 0 1
    Уровень звуковой мощности, Lw
    Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы)
    Корректирующий коэффициент Kok
    Октавные полосы частот, Гц
    63 125 250 500 1k 2k 4k 8k
    GAG 200 x 100 7 -3 -5 3 -1 -6 -12 -11
    GAG 300 x 100 5 -4 -2 5 -3 -9 -17 -20
    GAG 400 x 100 16 -6 0 5 -6 -12 -18 -20
    GAG 500 x 100 17 -10 0 2 -7 -13 -21 -23
    GAG 300 x 150 -1 -7 -2 5 -3 -10 -18 -20
    GAG 400 x 150 7 -6 3 4 -5 -12 -19 -20
    GAG 500 x 150 15 -3 4 3 -5 -9 -18 -18
    GAG 500 x 200 15 -3 3 3 -5 -10 -17 -21
    GAG 600 x 200 7 -3 4 3 -6 -12 -13 -20
    Допуск +/-6 +/-5 +/-2 +/-2 +/-2 +/-2 +/-2 +/-3
    Снижение уровня шума (дБ)
    Октавные полосы частот, Гц
    GAG + PRG-1 63 125 250 500 1k 2k 4k 8k
    GAG 200 x 100 21 17 11 8 5 9 11 10
    GAG 300 x 100 20 12 3 13 11 14 17 17
    GAG 400 x 100 21 16 15 19 14 15 18 18
    GAG 500 x 100 19 13 10 9 7 12 9 10
    GAG 300 x 150 16 12 7 6 5 11 8 9
    GAG 400 x 150 17 12 9 7 8 11 9 10
    GAG 500 x 150 15 12 7 7 8 11 9 10
    GAG 500 x 200 17 10 9 6 9 9 7 10
    GAG 600 x 200 15 11 9 7 8 9 7 10
    Снижение уровня шума (дБ)
    Октавные полосы частот, Гц
    GAG + PRG-2 63 125 250 500 1k 2k 4k 8k
    GAG 200 x 100 16 15 8 14 8 9 11 8
    GAG 300 x 100 18 16 15 19 14 15 18 18
    GAG 400 x 100 18 15 11 15 7 10 9 7
    GAG 500 x 100 18 12 12 14 9 11 9 7
    GAG 300 x 150 16 12 9 14 8 11 9 7
    GAG 400 x 150 13 12 8 14 8 8 8 8
    GAG 500 x 150 12 11 10 14 8 8 8 8
    GAG 500 x 200 15 11 12 12 8 8 7 8
    GAG 600 x 200 15 10 11 12 8 9 7 8
    Уровень звуковой мощности, Lw
    Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы)
    Корректирующий коэффициент Kok
    Октавные полосы частот, Гц
    GAG + PRG-1 -2 63 125 250 500 1k 2k 4k 8k
    GAG 200 x 100 12 -1 2 -3 -3 -7 -8 -7
    GAG 300 x 100 12 6 5 0 -2 -8 -9 -12
    GAG 400 x 100 15 8 5 0 -4 -10 -9 -12
    GAG 500 x 100 13 10 5 1 -4 -9 -10 -13
    GAG 300 x 150 20 5 3 -2 -4 -7 -8 -10
    GAG 400 x 150 16 5 2 0 -4 -7 -9 -12
    GAG 500 x 150 14 7 2 0 -5 -9 -8 -9
    GAG 500 x 200 13 7 1 0 -4 -6 -10 -12
    GAG 600 x 200 14 8 3 0 -5 -8 -9 -10
    Допуск +/-6 +/-5 +/-2 +/-2 +/-2 +/-2 +/-2 +/-3
