    Вытяжные диффузоры EFF
    Вытяжные диффузоры EFF

    Описание
    EFF - вытяжной диффузор Systemair с фиксатором.

    Код заказа
    EFF-100

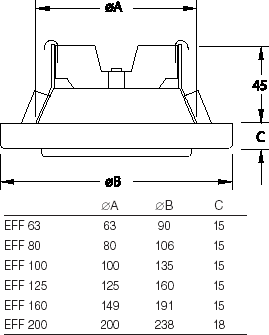

    Размеры

    Принадлежности
    Монтажная рама RFP, RFU

    Назначение
    EFF - вытяжной диффузор для потолочного или настенного монтажа. Может использоваться в качестве приточного диффузора. Диффузор оборудован запирающимся центральным конусом, который поворачивается для регулирования давления и, соответственно, расхода воздуха.

    Описание конструкции
    EFF выполнен из стального листа с белым порошковым покрытием (RAL 9010-80). Выпускаются диффузоры следу ющих диаметров: 63, 80, 100, 125, 160 и 200 мм.

    Монтаж
    Диффузоры всех типоразмеров подсоединяются непосредственно к воздуховоду.

    Регулировка
    Давление регулируется поворотом конуса диффузора.

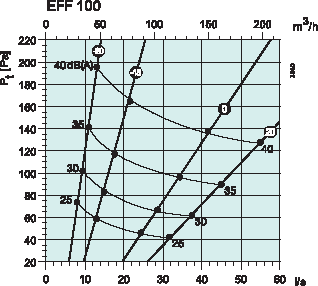

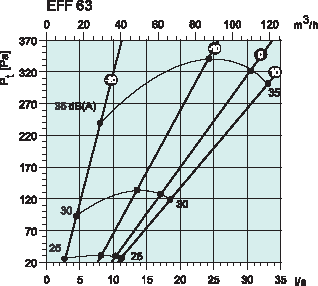

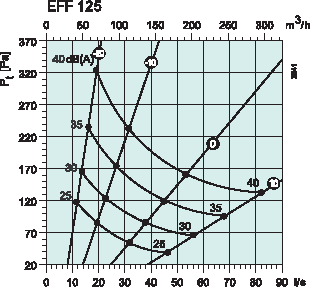

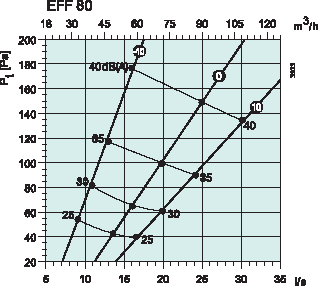

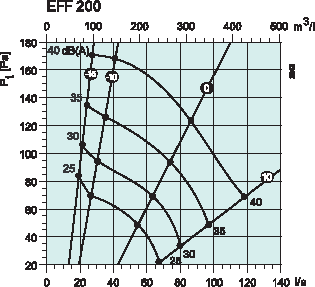

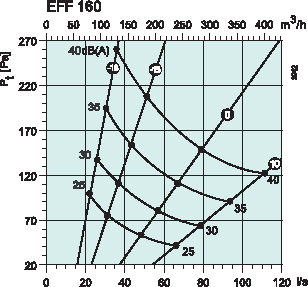

    На графиках
    На графиках показан расход воздуха (м3/ч и л/с), общее давление (Па), дальнобойность струи (l0,2) и уровень звукового давления (дБ(А)). Цифры от - 20 до + 10 указывают величину воздушного зазора, т. е. расстояние (мм) от центрального конуса до фланца.

    Снижение уровня шума, (дБ)
    Октавные полосы частот, Гц
    Balance-S 125 250 500 1k 2k 4k 8k
    EFF 63 15 15 12 10 3 7 13
    EFF 80 14 13 10 9 2 7 12
    EFF 100 14 12 10 6 2 6 6
    EFF 125 12 11 8 5 3 3 5
    EFF 160 10 9 7 5 5 5 9
    EFF 200 7 6 4 3 3 4 7
    Уровень звуковой мощности, Lw
    Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы)
    Корректирующий коэффициент Kok
    Октавные полосы частот, Гц
    Balance-S 63 125 250 500 1k 2k 4k 8k
    EFF 63 9 -1 -2 -1 -2 -2 -7 -14
    EFF 80 9 1 -2 1 0 -4 -8 -18
    EFF 100 8 2 -3 -2 -2 -1 -8 -15
    EFF 125 9 -2 -1 -1 -3 -1 -11 -20
    EFF 160 9 2 0 0 0 -3 -11 -19
    EFF 200 7 1 -3 -1 2 -9 -17 -21
    Допуск +/-6 +/-3 +/-2 +/-2 +/-2 +/-2 +/-3 +/-4
