    Приточные диффузоры TST
    Приточные диффузоры TST

    Описание
    Круглый приточный диффузор Systemair TST. Воздухораспределительная модель может изменяться и ширина зазора регулируется.

    Код заказа
    TST-125
    Размер

    Принадлежности
    Потолочная пластина (600x600) TPP
    Воздухораспред. камера PER со съемным клапаном и измерительными патрубками

    Назначение
    TSТ - это круглый диффузор для потолочного крепления. Диффузор состоит из двух частей и может быть отрегулирован так, чтобы создать необходимую дальнобойность струи. Экранирующее устройство входит в комплект и может использоваться для изменения картины распределения воздуха (180o).

    Описание конструкции

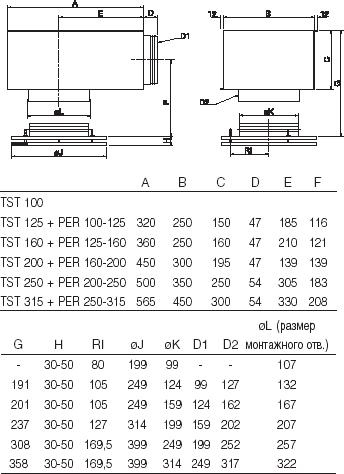

    TST изготовлен из оцинкованной листовой стали и покрыт белой порошковой краской (RAL 9010-80). TST поставляется в следующих типоразмерах: 100,125, 160, 200, 250 и 315.

    Установка
    Диффузор устанавливается непосредственно на спиральный воздуховод и крепится заклепками. Если диффузор устанавливается на воздухораспределительную камеру, то длина прямого участка воздуховода до воздухораспределительной камеры должна состав лять 4 диаметра возду ховода.

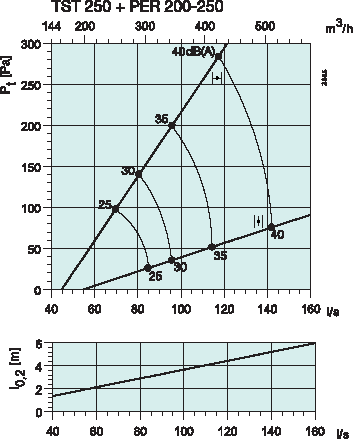

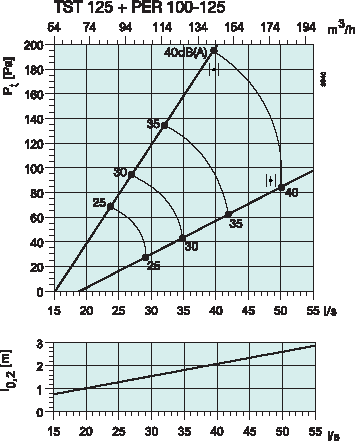

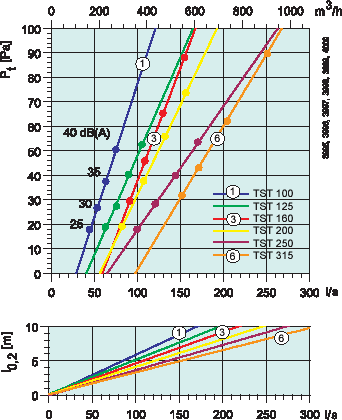

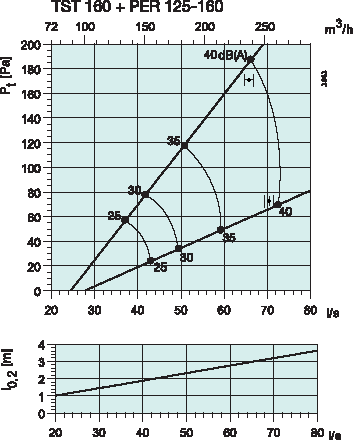

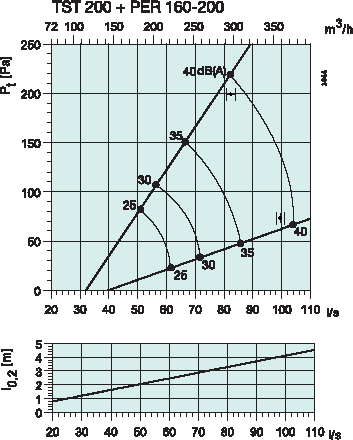

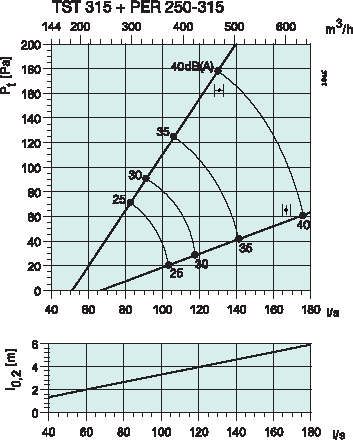

    На графиках
    На графиках показаны расход воздуха (м3/ч и л/с), общее давление (Па), дальнобойность струи (l0,2) и уровень звукового давления (дБ(А)). Данные получены для воздушных зазоров 30 мм. Данные TST + PER измерены для воздушных зазоров 30 мм.

    Снижение уровня шума (дБ)
    Октавные полосы частот, Гц
      63 125 250 500 1k 2k 4k 8k
    TST 100 22 18 13 8 0 2 3 6
    TST 125 20 16 11 8 4 2 4 9
    TST 160 18 15 11 9 5 4 5 9
    TST 200 17 14 9 9 7 3 6 8
    TST 250 16 12 9 10 7 4 6 9
    TST 315 17 12 9 10 10 7 7 12
    TST 125 + PER 22 17 14 16 8 8 10 13
    TST 160 + PER 20 16 12 15 9 11 11 13
    TST 200 + PER 20 15 13 16 11 11 12 12
    TST 250 + PER 18 12 14 15 12 10 12 12
    TST 315 + PER 18 12 14 15 12 10 11 12
    Уровень звуковой мощности, Lw
    Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы)
    Корректирующий коэффициент Kok
    Октавные полосы частот, Гц
      63 125 250 500 1k 2k 4k 8k
    TST 100 14 6 4 1 -2 -9 -15 -21
    TST 125 14 6 4 2 -3 -10 -16 -22
    TST 160 17 6 4 1 -1 -8 -16 -22
    TST 200 19 6 3 0 -4 -9 -16 -23
    TST 250 15 5 4 1 -3 -9 -18 -23
    TST 315 18 9 4 -2 -3 -9 -18 -24
    TST 125 + PER 14 9 8 -2 -3 -9 -14 -17
    TST 160 + PER 15 7 8 -1 -3 -11 -15 -18
    TST 200 + PER 16 8 6 -2 -3 -9 -11 -16
    TST 250 + PER 20 10 2 -1 -4 -7 -13 -14
    TST 315 + PER 18 9 2 -1 -2 -8 -14 -17
    Допуск +/-6 +/-5 +/-2 +/-2 +/-2 +/-2 +/-2 +/-3
