    Приточные диффузоры TFF
    Приточные диффузоры TFF

    Описание
    TFF - это приточный диффузор для потолочной установки. TFF состоит из впускного конуса и центральногодиска со звукоизоляционной вставкой. Техническая спецификация диффузора обеспечивает широкий спектр применения.
    Дальнобойность струи и перепад давления могут быть плавно настроены, путем вращения центрального диска. При использовании дополнительного экранирующего устройства может быть выбрана как концентрическая, так и эксцентрическая распределительная модель.

    Назначение
    TFF изготовлен из стали и покрыт белой порошковой краской (RAL 9010-80). Поставляется вследующих диаметрах: 80, 100,125, 160 и 200.

    Описание конструкции
    Kvadra изготовлен из оцинкованной листовой стали и покрыт белой порошковой краской (RAL 9010). Поставляется в следующих типоразмерах: (квадратный) 150 х 150, 225 х 225, 300 х 300, 450 х 450 и (круглый) 125, 160, 250, 315 и 400. Пе ре ход ное со еди не ние KRC изготовлено из оцинкованного листового металла, оборудова но листом перфорированного металла для распределения давления и легко устанавливается.

    Установка
    TFF легко устанавливается либо в монтажную раму, либо непосредственно в воздуховод с фиксацией распорными пружинами. Если TFF крепится к воздухораспределитель ной камере, то длина прямого воздуховода до камеры должна составлять не менее 4-х диаметров воздуховода.

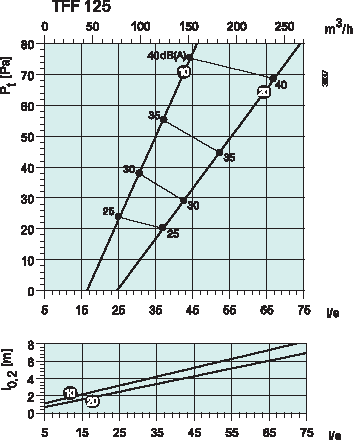

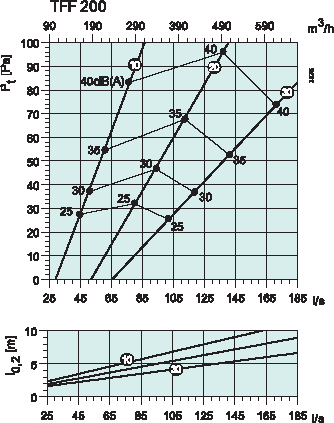

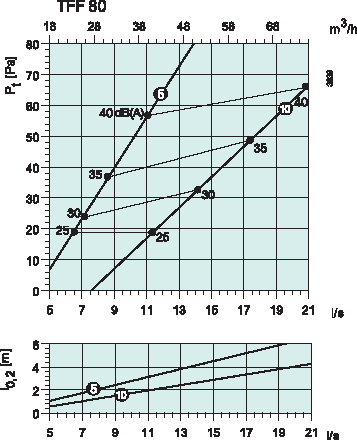

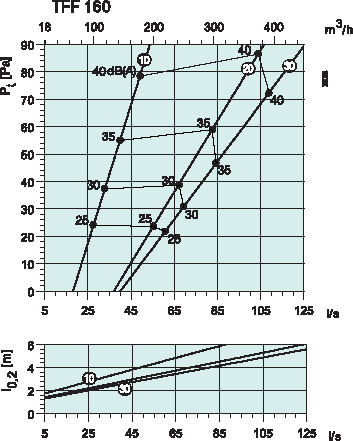

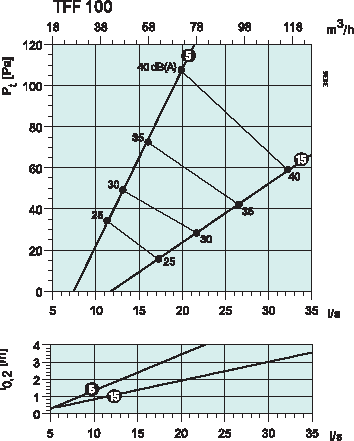

    На графиках
    Объем воздуха (л/сек и м3/час), общее давление (Па), длина струи (l0,2) и уровень звукового давления (дБ(А)). для воздушных зазоров 10, 20 и 30 мм. При использовании заслонки для распределения на 180o и зазора щели 15 мм, используйте данные для щели 10 мм, раздача на 360o. А значение длины струи должно быть умножено на 1,2.

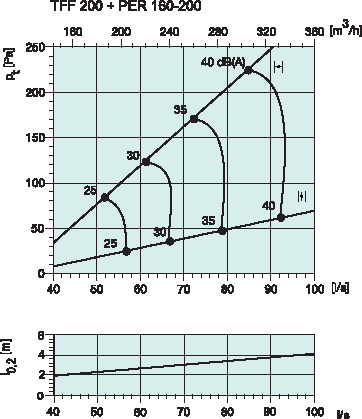

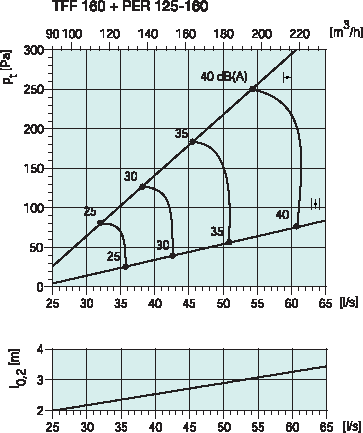

    Графики для TFF + PER показаны с воздушным зазором для TFF 30 мм.

    Снижение уровня шума (дБ)
    Октавные полосы частот, Гц
      63 125 250 500 1k 2k 4k 8k
    TFF 080 24 19 15 11 2 3 6 7
    TFF 100 22 17 13 10 2 2 7 8
    TFF 125 18 16 12 8 3 3 7 8
    TFF 160 18 15 11 9 4 5 7 9
    TFF 200 16 13 9 7 5 5 8 8
    TFF 125 + PER 22 17 13 16 8 9 11 13
    TFF 160 + PER 20 17 12 15 9 11 12 13
    TFF 200 + PER 19 15 12 16 11 12 11 12
    Уровень звуковой мощности, Lw
    Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы)
    Корректирующий коэффициент Kok
    Октавные полосы частот, Гц
      63 125 250 500 1k 2k 4k 8k
    TFF 080 16 9 6 0 -3 -11 -16 -20
    TFF 100 19 8 6 1 -7 -15 -19 -21
    TFF 125 24 10 4 -2 -8 -15 -20 -19
    TFF 160 23 11 5 -2 -9 -14 -18 -23
    TFF 200 19 9 8 0 -7 -13 -17 -21
    TFF 125 + PER 14 8 9 -1 -5 -11 -15 -17
    TFF 160 + PER 15 7 10 -1 -7 -15 -18 -21
    TFF 200 + PER 18 8 7 -1 -4 -11 -13 -15
    Допуск ¦6 ¦5 ¦2 ¦2 ¦2 ¦2 ¦2 ¦3
