Приточные диффузоры Kvadra

А-Сервис - Климат-сервис - Вентиляционное Оборудование SystemAir - Приточные и вытяжные диффузоры SystemAir - Приточные диффузоры Kvadra

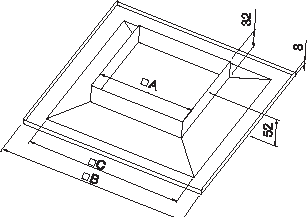

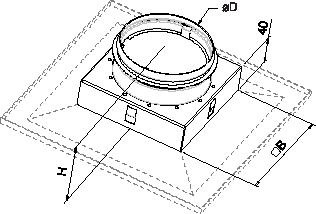

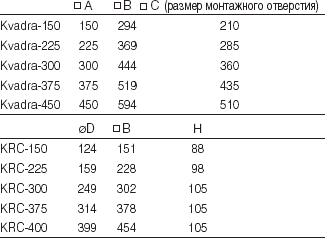

Описание Потолочный диффузор Systemair Kvadra 4-х стороннего распределения c переходным соединением KRC и воздухо распределительной камерой в качестве дополнительных приспособлений. Код заказа Kvadra-300 Размеры Принадлежности Переходник KRC Воздухораспред. камера PER сосъемным расходомерным клапаном и тестовыми точками Назначение Kvadra - это приточно-вытяжной диффузор для потолочного крепления. Диффузор может использоваться в офисах, магазинах и подобных помещениях. Он может быть со единен с квадратным или с круглым воздуховодом через переходное соединение KRC и присоединен к воздухораспределительной камере. Для чистки воздуховода диффузор можно снять. Kvadra имеет очень высокую эжекцию, что делает его пригодным для подачи охлажденного воздуха. Максимальная разница температур составляет 12 oC. Описание конструкции Kvadra изготовлен из оцинкованной листовой стали и покрыт белой порошковой краской (RAL 9010). Поставляется в следующих типоразмерах: (квадратный) 150 х 150, 225 х 225, 300 х 300, 450 х 450 и (круглый) 125, 160, 250, 315 и 400. Пе ре ход ное со еди не ние KRC изготовлено из оцинкованного листового металла, оборудова но листом перфорированного металла для распределения давления и легко устанавливается. Установка Для правильного монтажа длина прямого участка воздуховода до камеры должна быть не менее 4-х диаметров воздуховода. Распределительное устройство крепится к воздуховоду шурупами или заклепками. Демонтаж аппарата подачи воздуха: освободите конусы аккуратным нажатием с одновременным поворотом. Соберите диффузор заново в обратной последовательности. При присоединении KRC к диффузору Kvadra, убедитесь, что края соеди нения входят в сжатые пру жины KRC. Аккуратно осадите легкими ударами обе детали, чтобы соединения Kvadra вошли до конца в сжатые пружины. На графиках Объем воздуха (л/сек и м3/час), общее давление (Па), длина струи (l0,2) и уровень звукового давления (дБ(А)).

Снижение уровня шума (дБ) Октавные полосы частот, Гц   63 125 250 500 1k 2k 4k 8k Kvadra 150 21 17 12 6 -1 2 2 2 Kvadra 225 19 14 10 4 -1 2 2 2 Kvadra 300 21 11 7 2 0 1 2 2 Kvadra 375 16 10 6 1 0 1 2 2 Kvadra 450 14 8 3 1 0 1 2 2 с KRC + PER Kvadra 150 22 18 15 18 11 13 10 15 Kvadra 225 24 19 15 16 11 12 11 12 Kvadra 300 18 12 15 15 10 10 12 11 Kvadra 375 14 12 10 12 10 8 10 11 Kvadra 450 15 12 13 12 7 7 8 10

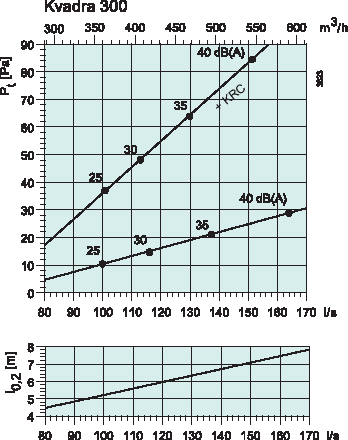

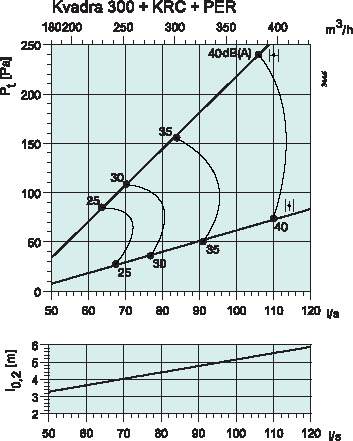

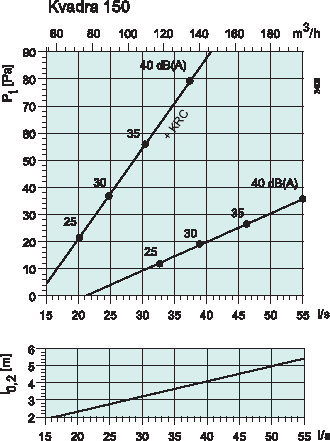

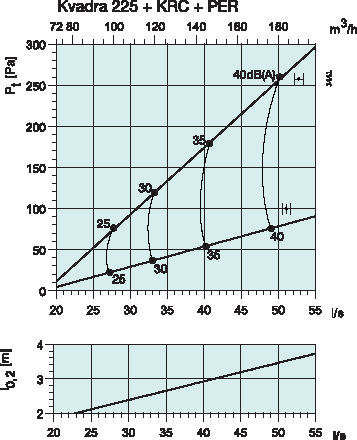

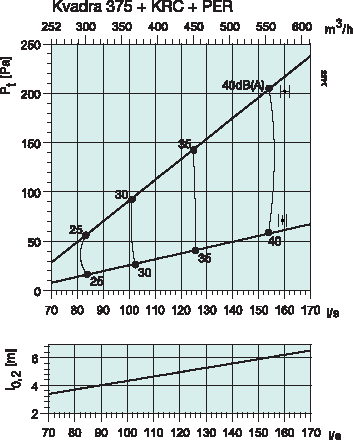

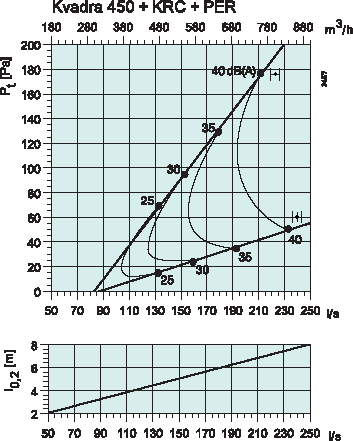

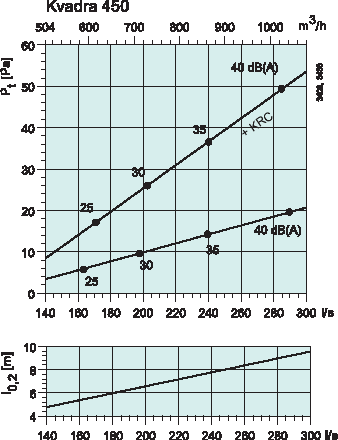

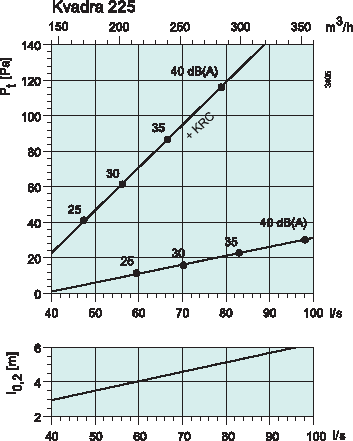

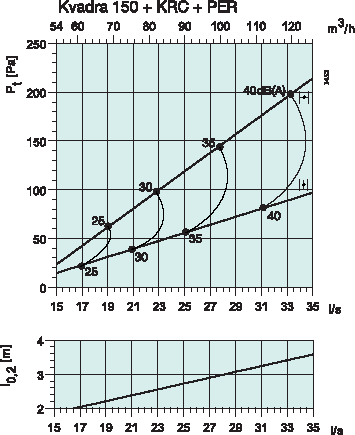

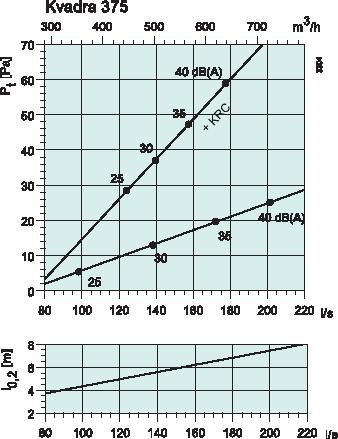

Уровень звуковой мощности, Lw Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы) Корректирующий коэффициент Kok Октавные полосы частот, Гц   63 125 250 500 1k 2k 4k 8k Kvadra 150 16 6 5 2 -2 -9 -20 -26 Kvadra 225 15 9 8 2 -5 -11 -22 -26 Kvadra 300 9 3 9 1 -4 -10 -19 -23 Kvadra 375 10 9 9 1 -6 -15 -26 -27 Kvadra 450 17 8 11 -4 -10 -19 -25 -24 с KRC Kvadra 150 11 -1 2 4 -1 -9 -19 -24 Kvadra 225 16 4 4 2 -2 -6 -12 -14 Kvadra 300 11 3 6 0 -1 -5 -19 -20 Kvadra 375 7 9 7 0 -2 -6 -22 -23 Kvadra 450 12 7 9 -1 -4 -8 -25 -25 с KRC + PER Kvadra 150 12 5 7 1 -1 -9 -18 -22 Kvadra 225 11 6 7 1 -1 -11 -19 -17 Kvadra 300 12 8 4 0 -1 -7 -12 -12 Kvadra 375 16 9 3 0 -1 -7 -14 -18 Kvadra 450 16 8 4 0 -1 -11 -18 -25 Допуск +/-6 +/-3 +/-2 +/-2 +/-2 +/-2 +/-3 +/-4
