Осевой вентилятор AW/AR 630

А-Сервис - Климат-сервис - Вентиляционное Оборудование SystemAir - Осевые вентиляторы SystemAir - Осевой вентилятор AW/AR 630

Осевой вентилятор AW 630 Осевой вентилятор AR 630

Регулирование скорости вращения Встроенные термоконтакты Высокая надежность. Техническое обслуживание не требуется Вентиляторы серии AW/AR оборудованы электродвигателями с внешним ротором с регулируемой скоростью вращения. Вентиляторы серии AW оснащены квадратными пластинами для настенного монтажа. Вентиляторы серии AR оснащены фланцами для крепления к воздуховоду. Корпус изготовлен из оцинкованной стали и окрашен в стандартный черный цвет. Рабочее колесо аэродинамической формы изготовлено из алюминия и окрашено в стандартный черный цвет. Вентиляторы оснащены встроенными термоконтактами с выводами для подключения к внешнему устройству защиты электродвигателя от перегрева.

AW/AR	630D4-2	630E6	630D6-2
Напряжение/Частота	400 В, 50 Гц	230 В, 50 Гц	400 В, 50 Гц
Фазность	3	1	3
Потребляемая мощность, Вт	1900	600	600
Ток, A	3,20	2,70	1,35
Макс. расход воздуха м3/с	5,33	3,36	3,36
Макс. расход воздуха м3/час	19200	12100	12100
Частота вращения мин-1	1340	880	900
Макс. температура перемещаемого воздуха oC	60	60	60
Макс. темп. перемещаемого воздуха при регулировании oC	60	60	60
Уровень звукового давления на расстоянии 3 м дБ(A)	83	72	74
Вес, кг	28,6/32	18,8	19,7/25
Класс изоляции двигателя	F	F	F
Класс защиты двигателя	IP 54	IP 54	IP 54
Емкость конденсатора, мкФ	-	12	-
Тип термозащиты	STDT 16	STET 10B	STDT 16
Переключатель, треуг./звезда, 2-ст, 400 В	S-DT2 SKT	-	S-DT2 SKT
Регулятор скорости, пятиступенчатый - Трансформатор	RTRD 4	RTRE 3	RTRD 2
Регулятор 5-ст., высокая/низкая скорость - Трансформатор	RTRDU 4	REU 3	RTRDU 2
Регулятор скорости, бесшаговый - Тиристор	REE 4	REE 4	-

Принадлежности:

AW/AR 630D4-2 Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA Вход/Выход, дБ(A) 90 81 82 83 83 82 80 76 72 Условия испытаний: qv = 4,8 м3/с, Ps = 83 Па AW/AR 630D6-2 Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA Вход/Выход, дБ(A) 81 72 73 74 74 73 71 67 63 Условия испытаний: qv = 3,1 м3/с, Ps = 36 Па AW/AR 630E6 Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA Вход/Выход, дБ(A) 79 70 71 72 72 71 69 65 61 Условия испытаний: qv = 3,1 м3/с, Ps = 36 Па

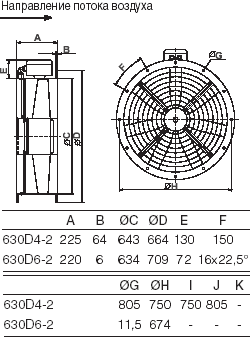

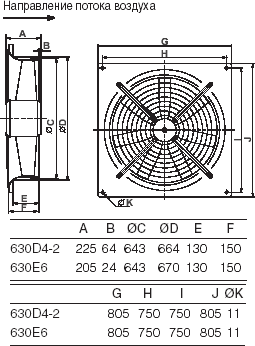

AW 630 AR 630
