Крышный вентилятор DVN/DVNI 400-450

Электродвигатель вынесен из потока перемещаемого воздуха Максимальная температура перемещаемого воздуха 120 oС Низкий уровень шума Вентиляторы пригодны для эксплуатации в условиях морского побережья Модели DVN/DVNI оборудованы алюминиевым рабочим колесом с загнутыми назад лопатками и стандартными электродвигателями, вынесенными из потока перемещаемого воздуха. Вентиляторы оснащены встроенной защитной решеткой с антикоррозионным порошковым покрытием. Электродвигатели смонтированы на высокоэффективных виброизоляторах. Корпус выполнен из алюминия. Каркас изготовлен из оцинкованной стали с защитным порошковым покрытием. Вентиляторы оснащены трехфазными электродвигателями с переключением обмоток Lзвезда¦/Lтреугольник¦ и регулированием скорости. Вентиляторы серии DVN/DVNI оснащены встроенными термоконтктами с выводами для подключения к внешнему устройству защиты электродвигателя от перегрева. Для снижения уровня шума вентиляторы серии DVNI изолированы слоем минеральной ваты толщиной 50 мм.

DVN/DVNI	400E4	400DV	450DV
Напряжение/Частота	230 В, 50 Гц	400 В, 50 Гц	400 В, 50 Гц
Фазность	1	3	3
Потребляемая мощность, Вт	P2* 370	P2* 370	P2* 750
Ток, A	2,00	1,40	2,50
Макс. расход воздуха м3/с (м3/час)	1,00 (3600)	1,10 (3960)	1,55 (5620)
Частота вращения мин-1	1420	1420	1350
Макс. температура перемещаемого воздуха oC	120	120	120
Макс. темп. перемещаемого воздуха при регулировании oC	100	100	100
Уровень звукового давления модели DVN на расстоянии 4/10 м дБ(A)	52/44	52/44	54/46
Уровень звукового давления модели DVNI на расстоянии 4/10 м дБ(A)	43/35	43/35	45/37
Вес, кг	33/39	33/39	38/46
Класс изоляции двигателя	F	F	F
Класс защиты двигателя	IP 44	IP 44	IP 44
Емкость конденсатора, мкФ	12	-	-
Тип термозащиты	STET 10B	STDT 16	STDT 16
Регулятор скорости, пятиступенчатый - Трансформатор	RTRE 3	RTRD 2	RTRD 4
Регулятор 5-ст., высокая/низкая скорость - Трансформатор	REU 3 + STET 10B	RTRDU 2	RTRDU 4
Переключатель, треуг./звезда, 2-ст, 400 В	-	S-DT2SKT	S-DT2SKT

Принадлежности:

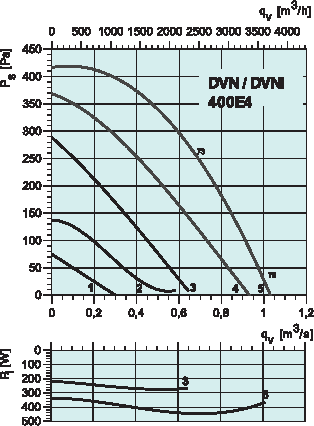

DVN/DVNI 400E4 Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA к входу, дБ(A) 73 60 62 66 68 67 64 59 52 LwA к окружению, дБ(A) 75 62 64 68 70 69 66 61 54 DVNI LwA к окружению, дБ(A) 66 59 59 61 60 56 47 45 39 с SSD 355/400 LwA к входу, дБ(A) 63 57 57 58 54 48 42 43 37 Условия испытаний: qv = 0,69 м3/с, Ps = 249 Па DVN/DVNI 400DV Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA к входу, дБ(A) 73 60 62 66 68 67 64 59 52 LwA к окружению, дБ(A) 75 62 64 68 70 69 66 61 54 DVNI LwA к окружению, дБ(A) 66 59 59 61 60 56 47 45 39 с SSD 355/400 LwA к входу, дБ(A) 63 57 57 58 54 48 42 43 37 Условия испытаний: qv = 0,74 м3/с, Ps = 285 Па DVN/DVNI 450DV Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA к входу, дБ(A) 75 62 64 68 70 69 66 61 54 LwA к окружению, дБ(A) 77 64 66 70 72 71 68 63 56 DVNI LwA к окружению, дБ(A) 68 61 61 63 61 55 48 46 40 с SSD 355/400 LwA к входу, дБ(A) 65 59 59 59 57 49 41 39 37 Условия испытаний: qv = 1,09 м3/с, Ps = 362 Па

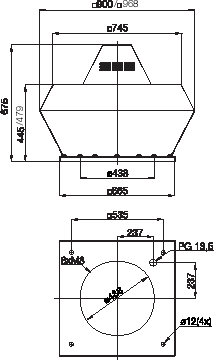

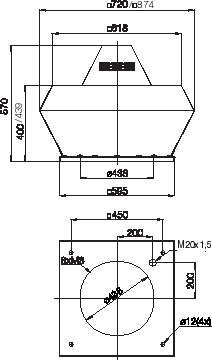

DVN/DVNI 400 DVN/DVNI 450
