Вентилятор MUB 400DV-K2 / 450DV-K2
|
| |
- Электродвигатель вынесен из потока перемещаемого воздуха
- Возможность регулирования скорости
- Модульная система
- Встроенные термоконтакты
- Низкий уровень шума
- Высокая надежность. Техническое обслуживание не требуется
Вентиляторы серии MUB оборудованы рабочим колесом с загнутыми назад лопатками из алюминия. В моделях MUB установлены электродвигатели, соответствующие стандарту IEC. Регулирование скорости осуществляется с помощью трансформатора (кроме типоразмера 630-D4). Электродвигатель вынесен из потока перемещаемого воздуха.
Корпус состоит из алюминиевого каркаса с пластиковыми уголками и панелей с двойными стенками из оцинкованной листовой стали. Корпус изолирован 20 мм слоем минеральной ваты. Съемные панели обеспечивают большой выбор вариантов монтажа. Инспекционная дверца с удобным замком. В корпусе вентилятора под рабочим колесом установлен масляный коллектор. Электродвигатель защищен решеткой. На корпусе установлен автоматический выключатель.
Регулирование скорости 2-скоростных трехфазных электродвигателей (кроме типоразмера 630D4) осуществляется переключением обмоток "звезда"/"треугольник". Вентиляторы оснащены встроенными термоконтактами с выводами для подключения к внешнему устройству защиты электродвигателя. У вентилятора в стандартном исполнении инспекционная дверца расположена слева, а воздуховыпускное отверстие v сверху (если смотреть со стороны воздухозаборного отверстия).
В вентиляторах MUB-К2 воздух подается перпендикулярно всасываемому воздушному потоку.
|
MUB042 |
400DV-K2 |
450DV-K2 |
|
Напряжение/Частота |
400 В, 50 Гц |
400 В, 50 Гц |
Фазность |
3 |
3 |
Потребляемая мощность, Вт |
*P2 370 |
*P2 750 |
Ток, A |
1,40 |
2,50 |
|
Макс. расход воздуха м3/час |
4050 |
5500 |
Частота вращения мин-1 |
1340 |
1230 |
Макс. температура перемещаемого воздуха oC |
100 |
100 |
Макс. темп. перемещаемого воздуха при регулировании oC |
40 |
40 |
|
Уровень звукового давления на расстоянии 3 м дБ(A) |
49 |
52 |
Вес, кг |
57 |
62 |
Класс изоляции двигателя |
F |
F |
Класс защиты двигателя |
IP 54 |
IP 54 |
|
Тип термозащиты |
STDT 16 |
STDT 16 |
Регулятор скорости, пятиступенчатый - Трансформатор |
RTRD 2 |
RTRD 4 |
Регулятор 5-ст., высокая/низкая скорость - Трансформатор |
RTRDU 2 |
RTRDU 4 |
Регулятор, треуг./звезда, 2-ст., 400 В |
S-DT2SKT |
S-DT2SKT |
|
*) Мощность на валу |
Принадлежности:

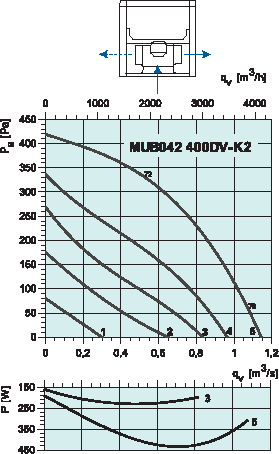

MUB042 400DV-K2 |
|
|
Октавные полосы частот, Гц |
Гц |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
LwA к входу, дБ(A) |
72 |
59 |
61 |
65 |
67 |
66 |
63 |
58 |
51 |
LwA к выходу, дБ(A) |
74 |
61 |
63 |
67 |
69 |
68 |
65 |
60 |
53 |
LwA к окружению, дБ(A) |
56 |
43 |
45 |
49 |
51 |
50 |
47 |
42 |
35 |
|
Условия испытаний: qv = 0,56 м3/с, Ps = 323 Па |

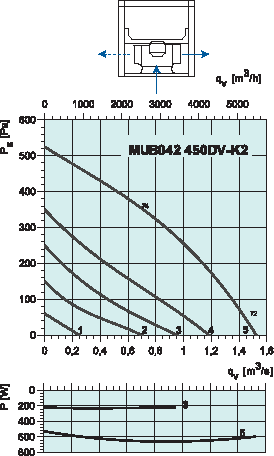

MUB042 450DV-K2 |
|
|
Октавные полосы частот, Гц |
Гц |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
LwA к входу, дБ(A) |
74 |
61 |
63 |
67 |
69 |
68 |
65 |
50 |
53 |
LwA к выходу, дБ(A) |
76 |
63 |
65 |
69 |
71 |
70 |
67 |
62 |
55 |
LwA к окружению, дБ(A) |
59 |
46 |
48 |
52 |
54 |
53 |
50 |
45 |
38 |
|
Условия испытаний: qv = 0,81 м3/с, Ps = 325 Па | |
|
